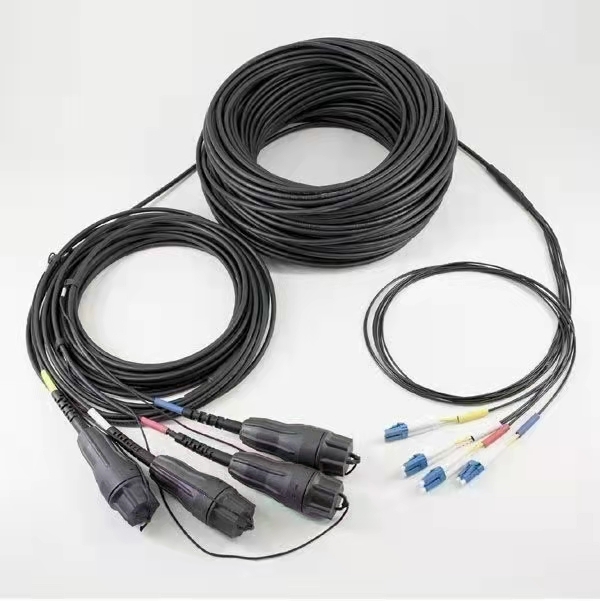

室外铠装拉远连接器组件
室外铠装拉远连接器组件
- 产品详情
- 产品参数
拉远铠装光缆
1、产品结构图
（截面）
2、产品应用
。用于室外布线，特别是敷设、使用条件恶劣的环境
。用于尾纤和跳线
。用于光通信设备机房、光配线架、光纤到桌面、拉远、爬塔等光连接
。用于光设备、仪器等的光连接
3、产品特点
。具有优越的机械和环境性能
。柔软、灵活、坚固、接续方便，特别适用于长距离、野外、楼宇布线、线槽光电混放等光连接
。产品阻燃及护套机械物理性能满足现有常规室内光缆行业标准
。可以根据客户使用要求，改变产品现有性能
4、光缆参数
各种规格光缆对应的结构尺寸（表1）
光缆型号 | 光缆外径mm | 钢铠外径mm | 紧套光纤外径mm |
4.8GYFJKH-2S | Φ4.8±0.2 | Φ2.8±0.05 | Φ0.9±0.05 |
各种规格光缆所对应的机械性能（表2）
光缆型号 | 光缆外径 mm | 光缆重量 KG/KM | 最大抗拉N | 弯曲半径* | 侧压 N/100mm | ||
短期 | 长期 | 动态 | 静态 | ||||
4.8GYFJKH-2S | Φ4.8±0.2 | 27.0 | 800 | 400 | 100 | 50 | 3000 |
。表2中所有数值均作为参考
。光缆的衰减等于光纤的衰减
。没有注明光缆的弯曲半径，则光缆的弯曲半径等于光纤的弯曲半径
6、材料选用
。光纤种类：单模G652、G657、G655，多模50/125、62.5/125、OM3
。护套材料：PVC、LSZH、TPU 等
。护套颜色：G652—蓝色、G657—灰色、G655—绿色、多模—桔色（或灰色），也可根据用户商定颜色
。不锈钢铠装：SUS304、SUS204，或其它商定材料
。其它要求：根据用户商定的其它特殊要求
品牌
Hengis
